快測Scan
機能
新機能・注目機能
-

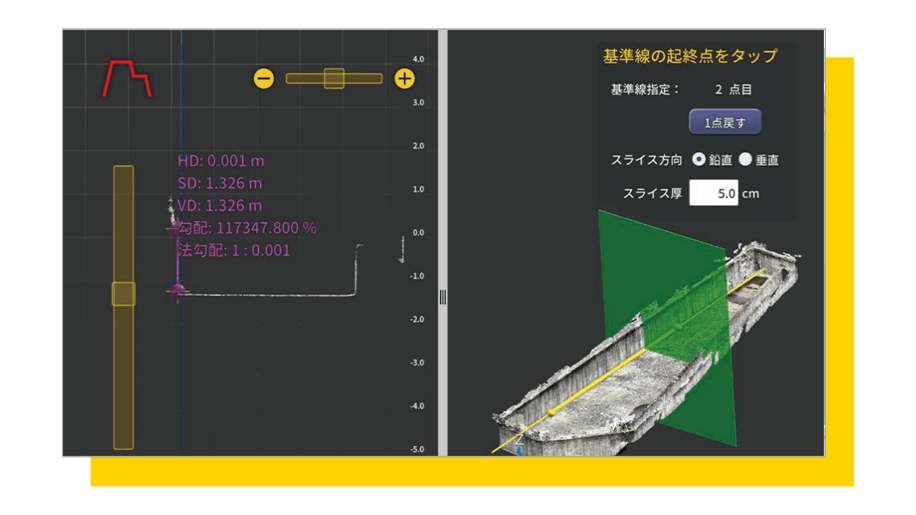

スライス
計測した点群を基準線に沿ってスライスし、断面ビューを確認できます。断面にスライスすることで点群の重なりや高さ・厚さなど、より確認しやすくなります。座標変換済みのスキャンデータであれば、時間軸の異なる点群を同時にスライスもできます。
-

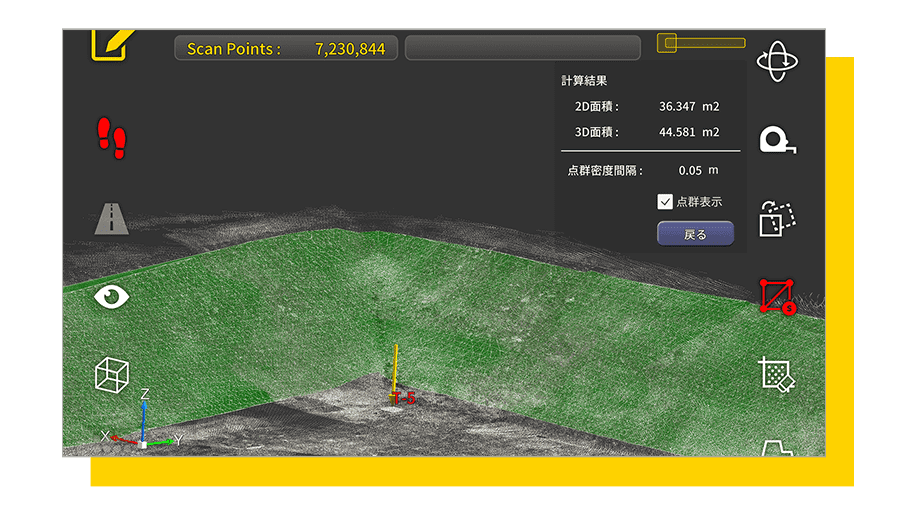

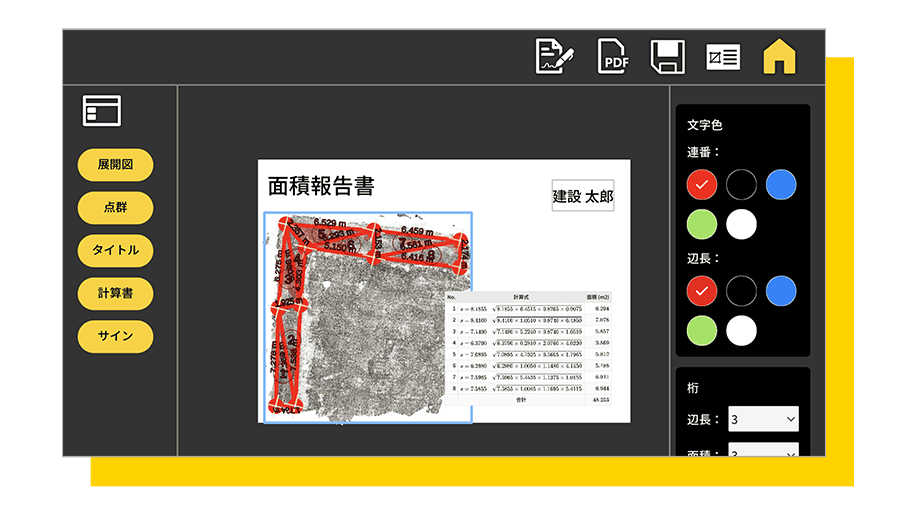

面積計算
計測した点群から指定した領域内の面積計算ができます。計算結果として「高さを無視した2D面積」と「高さを加味した3D面積」が確認できます。現場で計測してすぐに概算面積を把握でき、様々なシーンで活用ができます。
-

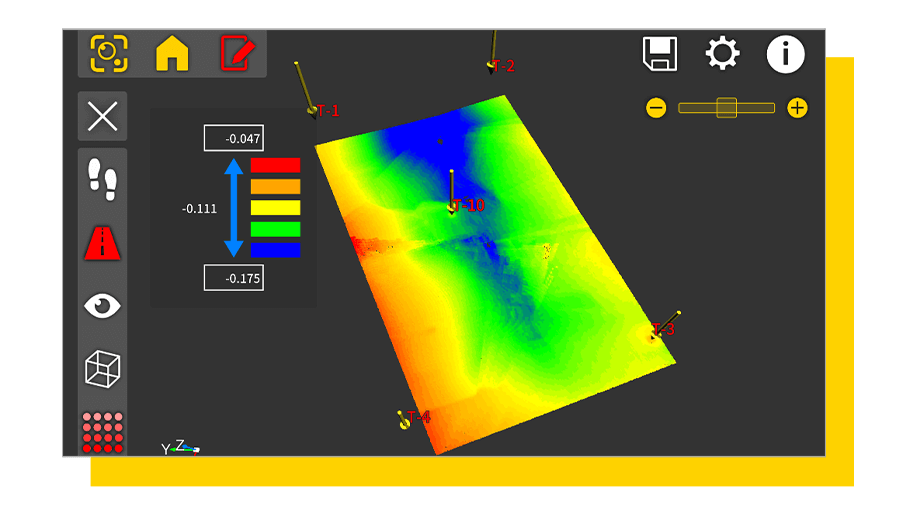

段彩色表示
点群の標高に応じて段彩色で表示することができます。比較的平坦に見える点群でも、段彩色表示を有効にすることで、高さの変化や勾配の流れがわかりやすくなります。段彩色の上限値・下限値の数値を変更することもでき、「XXm~○○m標高の間だけ段彩色で変化を見る」なども可能です。
-

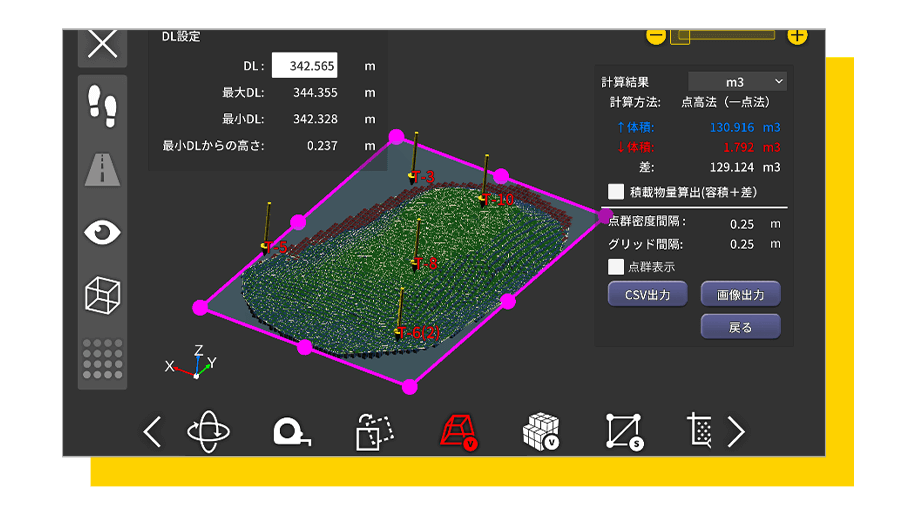

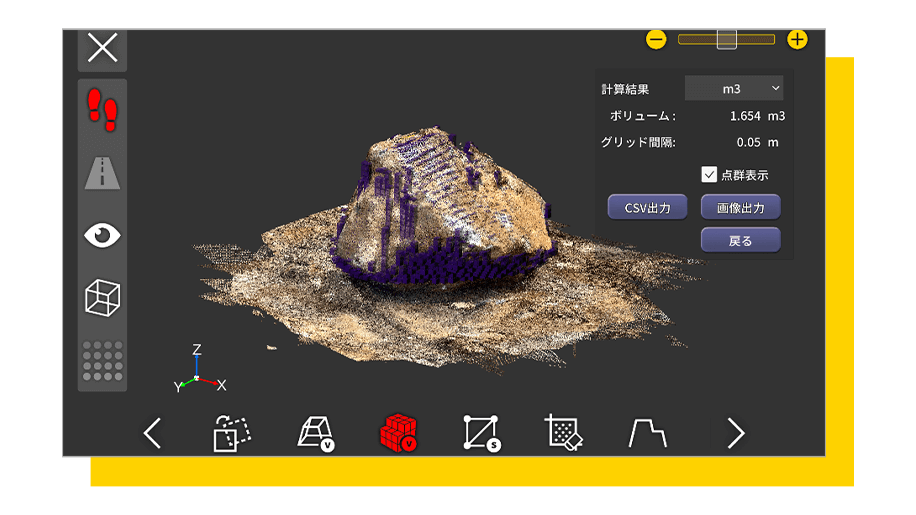

体積計算
国土交通省「土木工事数量算出要領(案)」で認められている点高法に対応しています。盛土だけでなく掘削についての土量計算も容易に行えます。
-

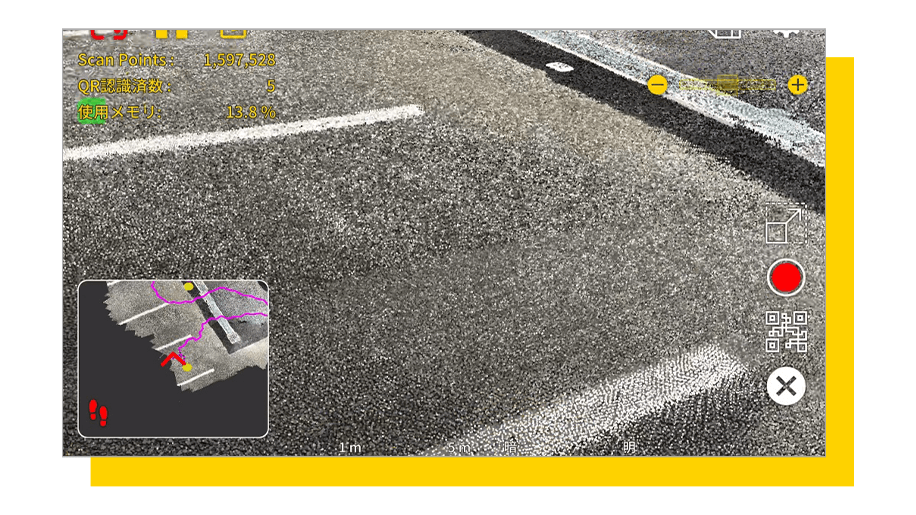

俯瞰図マップ
真上から見下ろしたミニマップで、どこまでスキャンしたか確認しながら計測できます。軌跡も表示されるので、重複を避けて計測でき、精度が高い点群取得をアシストします。
-

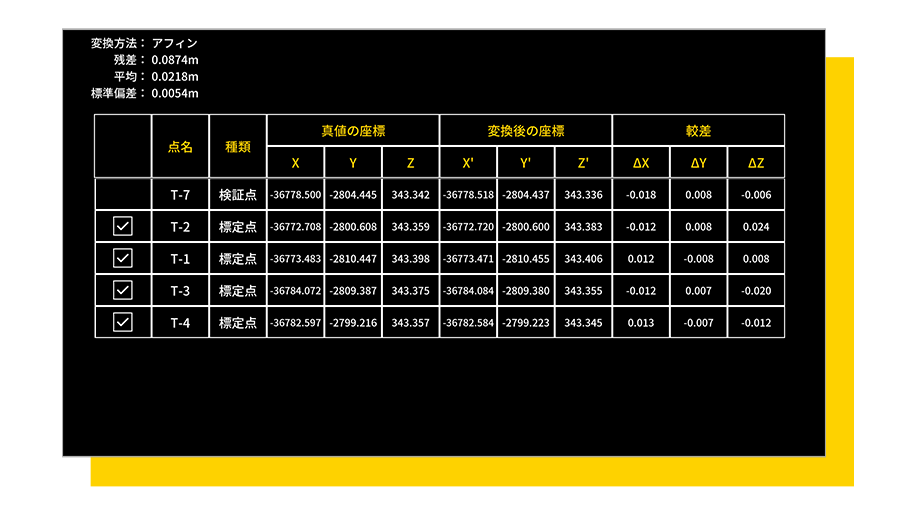

精度確認機能
計測したデータの検証点での座標較差を現場ですぐに確認できます。
座標変換を行い、すぐに変換レポートを確認可能。重要な精度確認を現場で行えることで、安心して点群成果を得ることができます。
基本機能
-

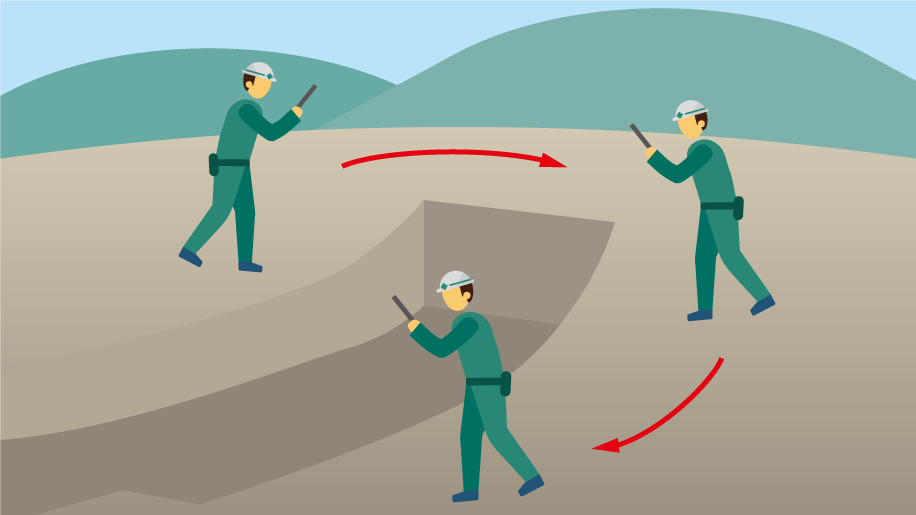

連続スキャン
動画を撮影するのと同様の感覚で、連続で点群をスキャンできます。
スキャン中に一時停止や再開も可能です。簡単に現場をスキャンします。 -

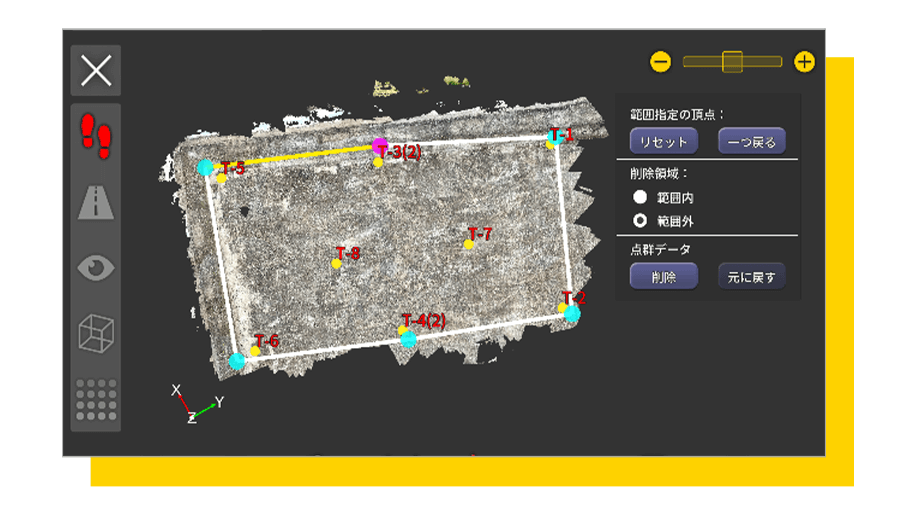

トリミング
計測後の点群をエディットモードで閲覧し、トリミングすることが可能です。必要な範囲を多角形で範囲選択してトリミングできますので、周囲の不要に計測されてしまった点群を削除することができます。
-

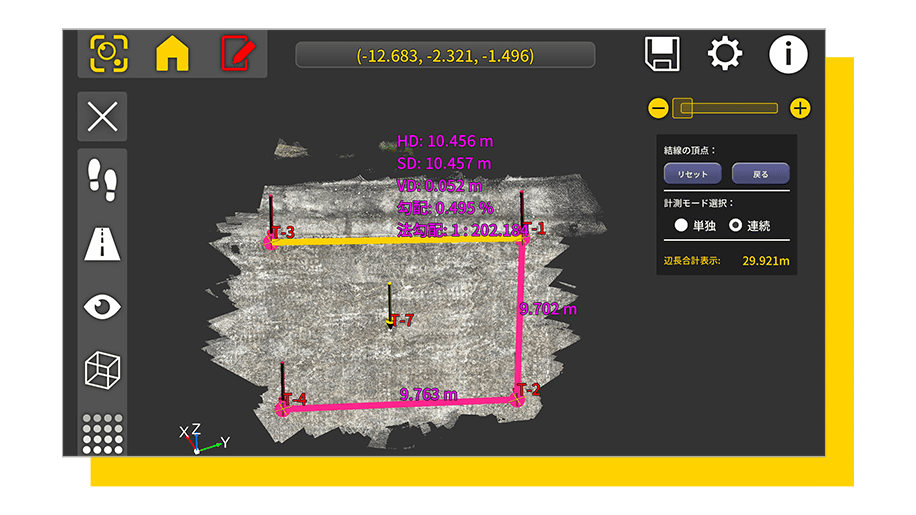

2点間距離
計測した点群から快測Scanで距離の確認が可能です。
水平距離、斜距離、高低差、勾配が現場で確認できます。 -
座標変換
SiTE-Scopeへの取り込み時に公共座標に自動変換することを特徴とする快測Scanですが、快測Scan単体でも座標変換機能を搭載しています。
アフィン変換とヘルマート変換を選択でき、変換後の座標較差など変換レポートを確認することもできます。 -

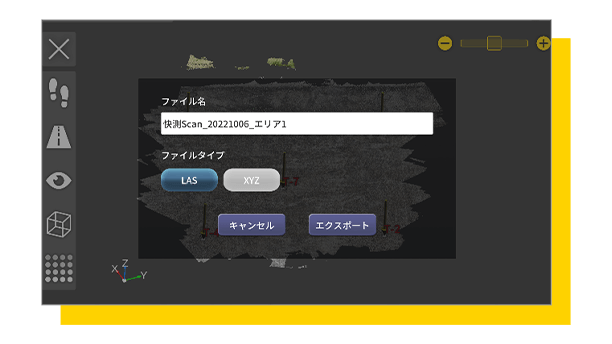

点群エクスポート
計測した点群データはLAS形式やXYZ形式でエクスポートすることができます。
iPad Proの一般的な共有機能でエクスポートしますので、iCloudやDropBoxなどご利用のサービスに合わせて出力が可能です。 -

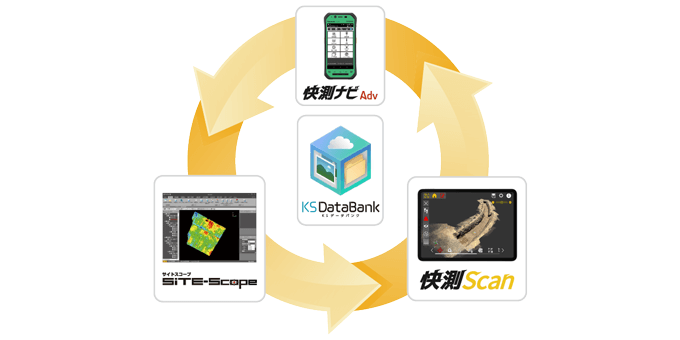

シームレスなシステム連携
クラウドサービスである「KS データバンク」を介してデータを連携することで、ケーブルレスでシームレスなデータのやりとりを実現しています。
