導入事例

土量集計に丸一日。現場監督を悩ませていた測量業務の負担

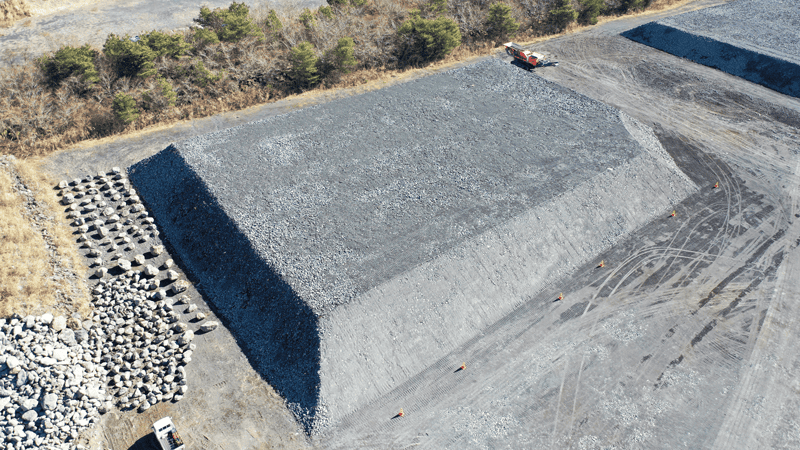

土量集計を行う際、特に負担が大きかったのは現況計測です。土量集計そのものよりも、測量機の設置場所を考えたり、見通しを確保したり、機材を持って移動したりする作業に多くの時間を取られていました。転石の検収では50～60cmほどの大きな石が積み上がった場所に登って測量することもあり、重たい機材を持って移動するのは安全面でも不安がありました。また、計測後は事務所へ戻って断面作成や土量計算、成果品作成を行う必要があります。現場と事務所を行き来しながら作業を進めるため、土量集計だけで丸一日使うことも珍しくありません。他の業務と並行して進める必要がある現場監督にとって、土量集計は大きな負担だったと思います。

そんな中で、GNSS購入を機にもっとGNSSの活用の幅を広げたいと思い、建設システムに相談したところ、「快測ナビ」と連携することで新しい手法で土量集計が行えると伺いました。正直なところ、最初は多少の誤差が出るのではないかという不安もありましたが、一方でどれくらい作業時間が短縮できるのかという期待もあり、検証してみることにしました。

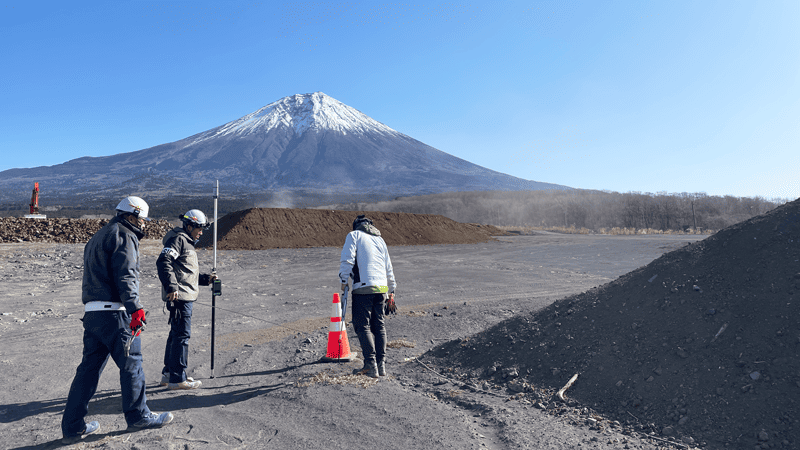

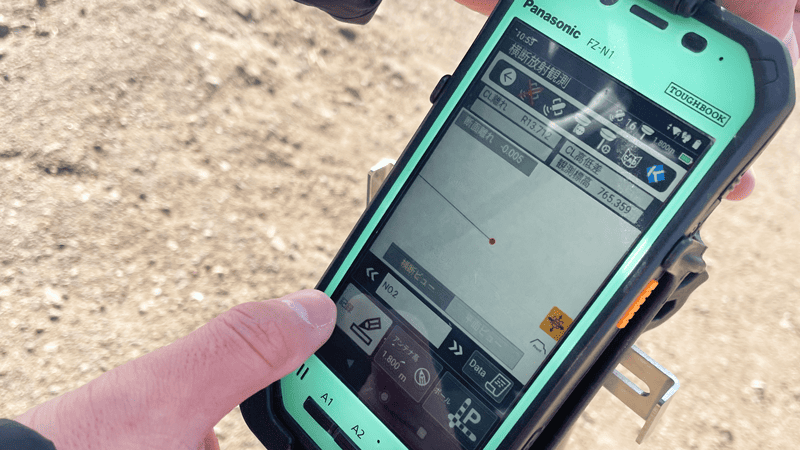

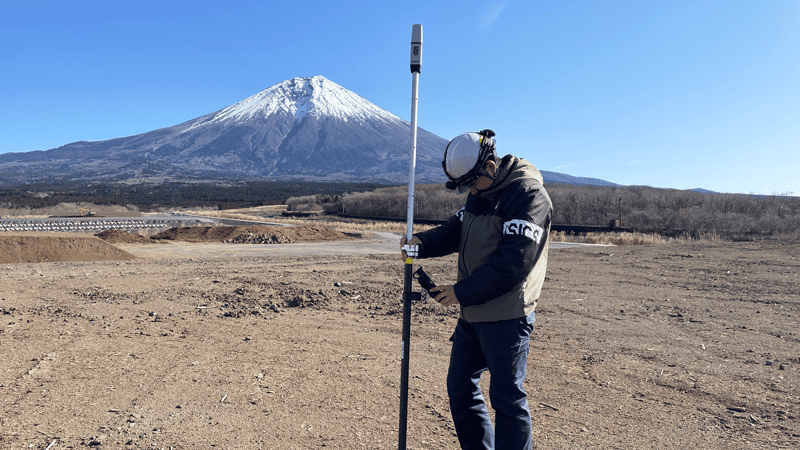

GNSS活用で測量作業を刷新　機械据え替え不要の新しい計測手法

計測から成果品作成まで効率化　現場全体の生産性向上を実感

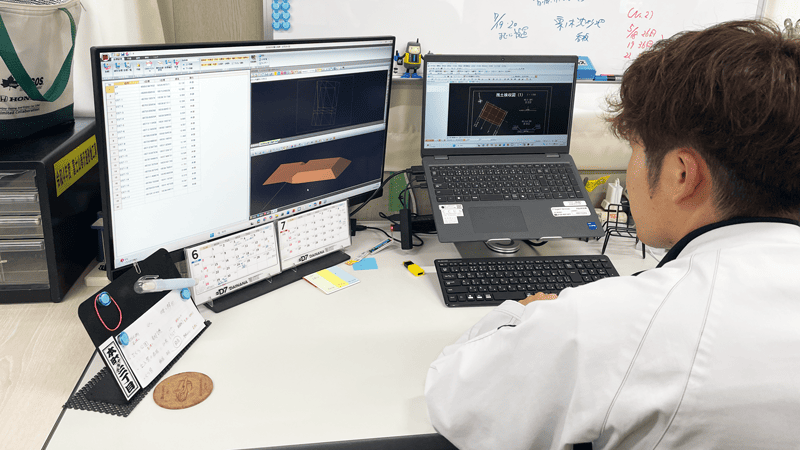

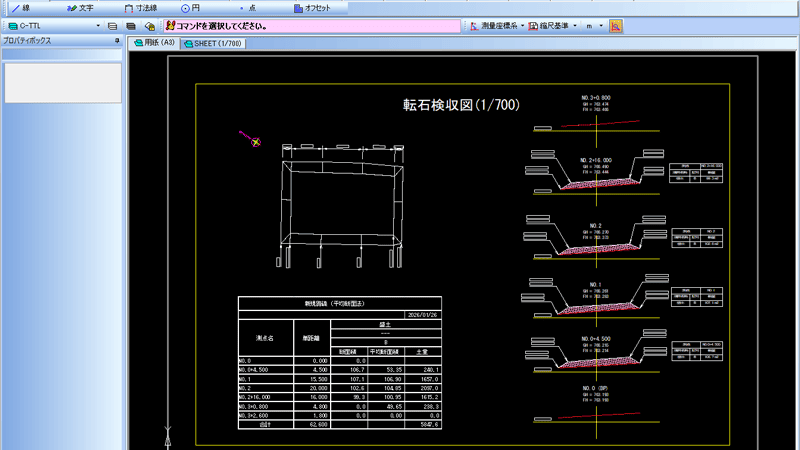

検証では、GNSSと「快測ナビ」で取得したデータを「SiTECH 3D」に取込み平均断面法で土量集計を行い、さらに検収図としてA納図でレイアウトし、土量計算から成果品作成まで一連の流れを確認しました。

特に良かったのは、「SiTECH 3D」で土量計算や横断図を効率的に作成できたことです。従来は複数のソフトを起動させて、データを移し替えながら作業していましたが、「快測ナビ」から「SiTECH 3D」へ一連の流れで処理できるので、作業負担が大きく軽減されました。計測した現況データを「SiTECH 3D」に取り込めば、縦横断図も自動作成できる点も非常に便利ですし、データ連携がスムーズになったことで事務作業もかなり効率化できたと思います。検証結果は、現場計測が従来120分から検証では45分、書類作成が従来300分から検証では60分となり、合計作業時間としては420分から105分まで短縮され、約75％の削減効果が確認できています。これなら、今まで2人で行っていた作業もワンマンで対応できるため、人員配置の面でも大きなメリットがあると感じています。

また、時間短縮だけでなく、準備作業が減ったことも大きな効果でした。測量機の設置や移動を考える必要がなくなり、現場作業員に気を遣いながら計測する場面も減りました。重たい測量機を担いで盛土の山に登る必要もなくなり、安全面の向上にもつながっていると思います。

今後は土工事や道路工事、転石や岩盤の検収など、測量機の据え替えが多く発生する現場で積極的に活用していきたいと考えています。GNSSと「快測ナビ」の組み合わせは、単なる測量作業の効率化だけではなく、現場全体の生産性向上につながる可能性を感じています。
